联系电话 15137136020
最新公告：
回转炉炭化、斯列普炉活化工艺流程是国内煤质活性炭生产的主流工艺，主要分布在宁夏、山西，约占全国煤质活性炭生产企业总数的
合格的原料煤入厂后，被粉碎到一定细度（一般为200目），然后配入适量黏结剂（一般为煤焦油）在混捏设备中混合均匀，然后在一定压力下用一定直径模具挤压成炭条，炭条经炭化、活化后，经筛分、包装制成成品活性炭。

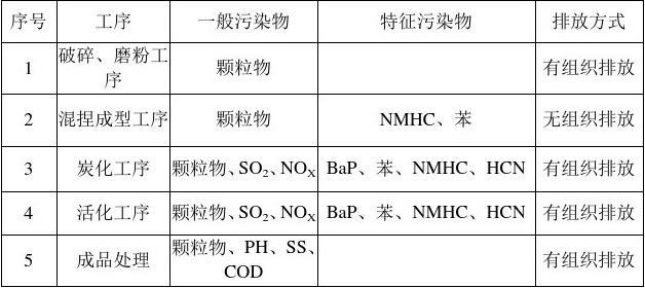

炭化、活化工序排放的主要污染物为颗粒物、SO2、NO X、苯并[a]芘（BaP）、
苯、非甲烷总烃（NMHC）及氰化氢（HCN），排放方式为有组织排放。具体详见下表。
煤质活性炭工业生产过程无组织排放节点有混捏成型工序、煤焦油储罐区、炭化工序车间门窗处、成型料晾晒场等。排放的污染物为挥发性有机物和一氧化碳。

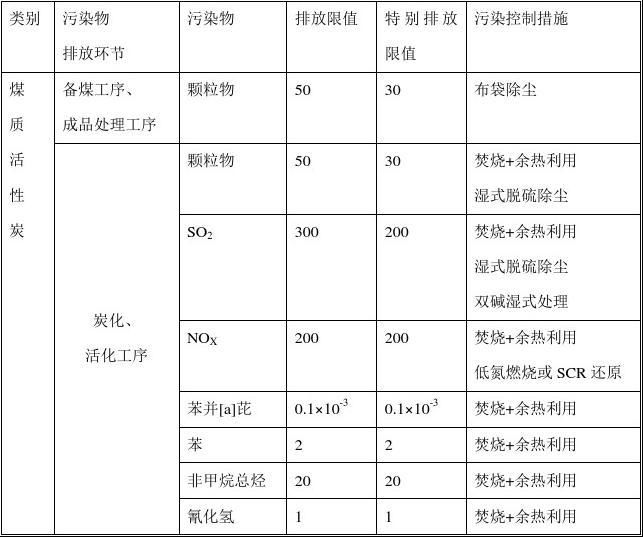

活性炭行业磨粉、混捏、成品筛分包装工序产生粉尘污染，磨粉工序生产设备内产生的粉尘经旋风除尘器及布袋除尘器收集，并作为原料回用，除尘效率98%以上。新建和大型企业成品筛分包装工序有回收设施回收，规模较小企业存在无组织排放现象。混捏工序无组织废气无处理措施，通过标准制定，引导企业治理后排放。
炭化炉尾气主要化学组成是焦油蒸汽、CH4、H2、CO、N2、CO2、O2及沥青烟等，大部分为可燃或助燃气体，可回收利用。焚烧法是把炭化尾气引入焚烧炉内在高强转化燃烧的情况下，使之转化为CO2、H2O等高温气体，高温气体的热能又用于余热锅炉产生蒸汽。蒸汽用于活化工序。
尾气成分中含有可燃气体，部分用作活化炉回用，另一部分用于余热锅炉作燃料使用。
目前部分新建及改造的活性炭生产设备采用物料不落地的连续生产工艺设备，操作过程为密闭式操作，物料、煤焦油、混捏成型料等从生产设备到储存区均为密闭的管道输送，可以防止挥发性气体的无组织排放。
对于小型活性炭生产线，混捏成型工段、炭化工段车间门窗处，成型料晾晒场采用集气装置收集废气后通过活性炭吸附处理。活性炭饱和后可以在本厂再生利用。
来源于三个节点。一是余热锅炉排污水，二是生活污水，三是成品处理工序酸洗或碱洗产生的废水。大部分废水可以回用或者经过处理后回用，少部分酸洗废水经石灰乳或烧碱中和后与其它废水混合后在总排口排放。
炭化是煤基活性炭造孔的预烧阶段，炭化过程实际上就是把原料隔绝空气加热，使非碳元素减少，氧元素以H2O、CO、CO2等气体析出，同时，形成芳香族化合物和交联的高强度碳分子结构固体，形成了微晶之间的空隙，这些空隙便是炭化料的初始孔隙。影响炭化工艺的主要条件是升温速率和炭化终温，炭化终温一般在500~600℃。

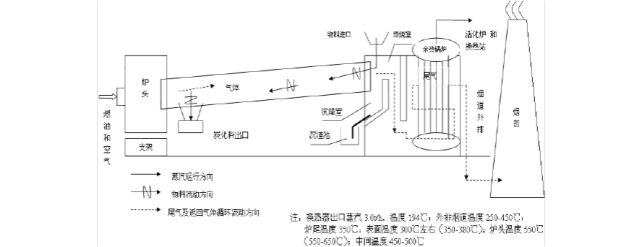

（1）物料流程：成型颗粒经运输机提升直接加入回转炉的加料室内，借助重力作用落入滚筒内，沿着滚筒内螺旋运动被带到抄板上，靠筒体的坡度和转动物料由炉尾向炉头方向移动。物料首先经过温度为200℃的预热干燥阶段，进入350-550℃的炭化阶段，在这个过程中，炭粒与热气流接触而进行炭化，排出水分及挥发分，最后经卸料口卸出。
（2）气体流程：炉尾尾气在燃烧室中燃烧后，一部分尾气返回到炉头，进入滚筒与逆流而来的炭粒直接接触进行炭化；另外一部分进入余热锅炉进行换热，换热后的烟道气从烟筒排出。余热锅炉产生的蒸汽部分送到活化工序和换热站。炭化尾气的组成主要为两部分：一部分为炭化时外加燃料热源燃烧产生的高温加热气体，主要成分为CO2、H2O、AG真人 AG平台N2及少量的SO2和CO；另一部分为成型物料炭化热分解时所产生的挥发物组份，诸如CO、H2、CH4、烷烃、烯烃、
在炭化料的基础上扩大孔体积，丰富孔的数量。将氧化性气体作为催化剂，在600~1200℃的温度范围内对炭化料进行活化。活化剂一般采用：水蒸汽、二氧化碳或空气。
一般水蒸气活化法的活化温度控制在800~950℃，烟道气的活化温度控制在900~950℃，空气的活化温度控制在600℃左右。

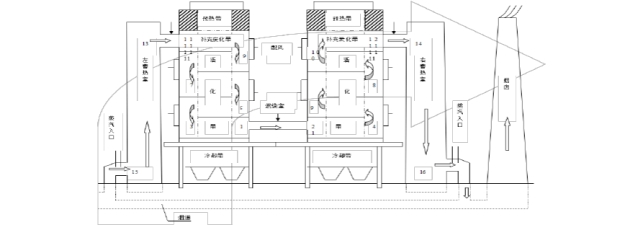

物料流程：物料进入加料槽后，借重力作用沿着产品道缓慢下行，依次经过预热带、补充炭化带、活化带、冷却带，完成全部活化过程，最后由下部卸料器卸出。炭化预热段利用炉内热量预热除去水分。在补充炭化段，炭化料被高温活化气体间接加热使炭的温度不断提高进行补充炭化。在活化段，活化道与活化气体道垂直方向相通，炭与活化气体直接接触进行活化。在冷却段，用循环水对活化料进行冷却（或采用风冷），这样所得到的活化料温度可以降到60℃以下，便于物料运输和直接进行筛分包装。
蓄热室底部进入，经格子砖加热到变成高温蒸汽，从上连烟道进入，蒸汽与物料反应后产生的水煤气与残余蒸汽依次经过左半炉上、中下烟道进入右半炉。在右半炉内混合气体经过下、中部及上烟道及上连烟道进入右半炉蓄热室顶部，然后通过格子砖往下流动，同时加热格子砖，尾气冷却，进入烟道排出完成循环。第二次循环与上述循环相反。第一、二次循环每半小时切换一次，从而使活化过程连续不断地进行。
活性炭炭化与焦炭焦化过程均是以煤为主要原材料，即对煤的干馏加工过程，但生产工艺、设备、产品的用途及产能规模有着巨大的差异。
活性炭：适宜生产活性炭炭化料的是不黏煤、弱黏煤和1/2中黏煤等，这3种低变质程度的烟煤是制备活性炭的优质煤种，尤其以大同地区的弱黏煤最为合适，具有低灰、高反应性、易加工的特点。
焦炭：炼焦煤一般有气煤、1/3焦煤、焦煤、瘦煤、肥煤等几种煤，均是中高黏结性煤，通过一定的比例配煤后生产焦炭。
生产炭化料用的弱黏结煤，在加热过程中不易结焦，将氧和氢等非碳物质排出从而形成孔隙，达到造孔的目的。而生产焦炭用的高黏结性煤，在加热过程中排出焦油，然后进行熔融、黏结形成焦炭。

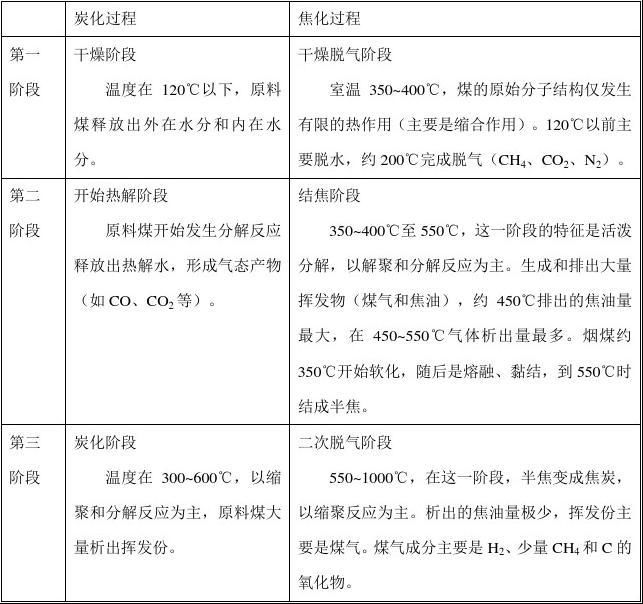

活性炭生产：炭化过程实际上就是把原料隔绝空气加热，使非碳元素减少，氧元素以H2O、CO、CO2等气体析出，同时，形成芳香族化合物和交联的高强度碳分子结构固体，形成了微晶之间的空隙，这些空隙便是炭化料的初始孔隙。影响炭化工艺的主要条件是升温速率和炭化终温，炭化终温一般在550±50℃。
焦炭生产：把炼焦配煤在常温下装入炭化室后，煤在隔绝空气的条件下受到来自炉墙和炉底（1000～1100℃）的热流加热。即沿着炭化室墙到炭化室中心方向的煤料，一层一层地经过干燥、预热、分解、产生胶质体、胶质体固化、半焦收缩、转变为焦炭的过程，同时，获得煤气、煤焦油并回收其他化工产品。
由此可见，生产炭化料和焦炭的工艺过程中，每个阶段的温度不同，需要的最高温度不同，且在原料不同的前提下，发生的物理化学反应也不同，从而析出和排放的物质也不同。因此，它们是两个完全不同的过程。
炭化料：炭化料是活性炭生产过程的中间产品，作为活化的原料使用，其质量主要通过挥发份、水容量和强度来进行评价。一般控制出炉炭化料的挥发份在7%～18%，水容量为15%～25%，球盘强度≥90%。
焦炭是焦化行业的最终产品，其作为冶金焦使用时，要求焦炭的灰分在11%～15%，挥发分控制在0.9%～1.6%，全硫St 控制在0.4%～0.6%，抗碎强度＞92%。
河南华冠环保科技有限公司在国内有大量回转窑生产线吨每天产能，回转窑规格从φ1.6---φ4.8米，长度32米--68米的。在国内安钢、舞钢、日照钢铁、唐山、邯郸、成都、有大量成功案例，AG真人 AG平台可技术转让，可出售设备，产品。活性炭有椰壳活性炭，煤质活性炭，再生活性炭等行业业绩。
河南华冠环保科技有限公司专业致力于环保、资源再利用、活性炭及活性炭再生利用生产的回转窑运转率可提高10%以上，产量提高30%，能耗降低20%左右，产能达到50-1000t/d，更加节能环保。如有需求，可直接咨询(微信同号)，华冠环保科技公司为您竭诚服务，随时欢迎前来参观!
专业售后服务！1、在售前我们可以提供详细的产品介绍和电子版目录，可以根据客户的物料处理要求推荐合适的机型并作出详细的报价清单，同时还可以提供关于厂房生产车间、机器的运行状态等视频，供客户观看；2、当客户下单以后，华冠技术工程师要去客户现场勘探，作出详细的工艺流程布置图，以及基础图；3、我们随时安排员工拍照，视频和跟进客户设备的生产进度，严格控制设备量；4、设备出厂前我们会试机运行24小时，并提供详细的检测报告随同设备仪器发货；5、设备到达现场，我们将免费排售后工程师，到达现场负责客户安装调试，直至设备正常生产，并且负责培训操作人员，客户完全能自行生产操作方可回公司。
