AG真人（中国）官方网站

　　AG真人 AG平台AG真人 AG平台有趣的是，用KOH溶液进行水热处理可以促进预氧化PI的渗透和破坏，从而增强活化效果并形成分层多孔结构。经过水热处理（例如，PIC2-24h）的多孔碳的比表面积（SSA）高达2593 m2 g–1，远大于未经水热处理的多孔碳（PIC2）。所制备的PIC2-24h在1Ag–1下表现出229 F g–1的高比电容、优异的速率性能（在10 Ag–2下表现出205 F g–2）和优异的循环稳定性（在1Ag–1下20000次循环后保持94%的容量），揭示了这些PI衍生的多孔碳材料不仅可以减轻由PI废物处理引起的环境压力，而且还为高性能超级电容器应用提供了理想的候选电极。

　　图3。（a） XRD图谱，AG平台真人 真人AG 平台官网（b）拉曼光谱，（c）N2吸收-解吸等温线的孔径分布。

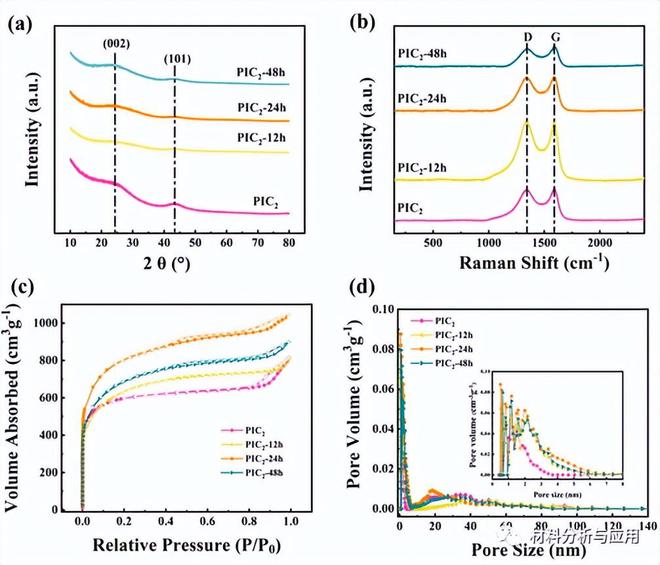

　　图4.（a） XRD图谱，AG平台真人 真人AG 平台官网（b）拉曼光谱，（c）N2吸收-解吸等温线h的孔径分布。

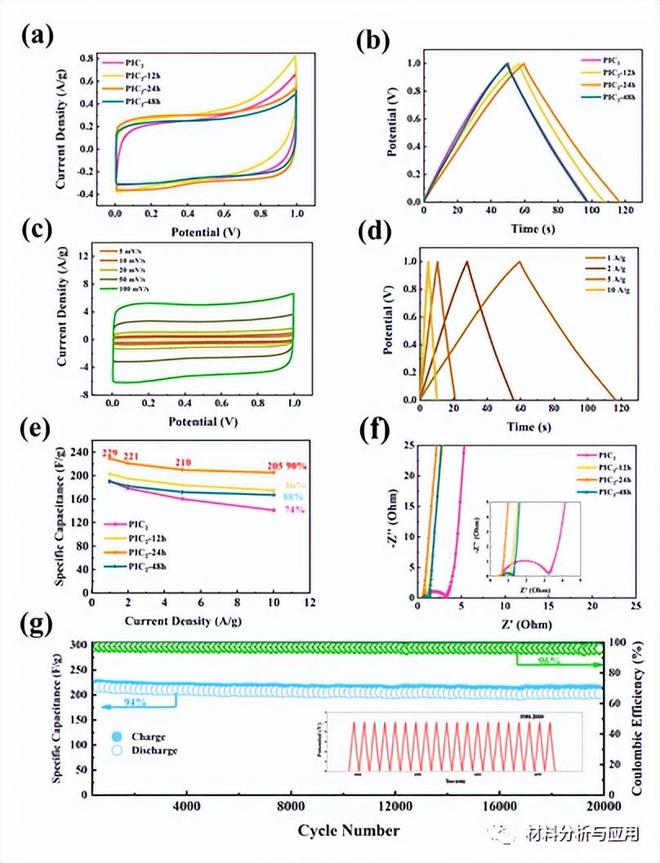

　　（c） 不同扫描速率下PIC2-24h硬币电池的CV曲线中，AG平台真人 真人AG 平台官网不同电流密度下PIC2-24h硬币电池的GCD曲线。

　　（f） 带有PIC2-xh的硬币单元的奈奎斯特图（插图：高频区域的放大视图）。

　　（g） 在1ag–1的电流密度下，PIC2-24h硬币电池的循环稳定性和库仑效率。

　　这项工作发现，通过控制水热处理和KOH活化碳化过程中的某些参数（如时间和质量比），可以从聚酰亚胺废料中得到分层和规则的多孔碳材料，这不仅缓解了聚酰亚胺废料处置和再利用方面日益增长的环境压力，而且为超级电容器应用的高性能电极材料提供了一个很好的选择。文献：
